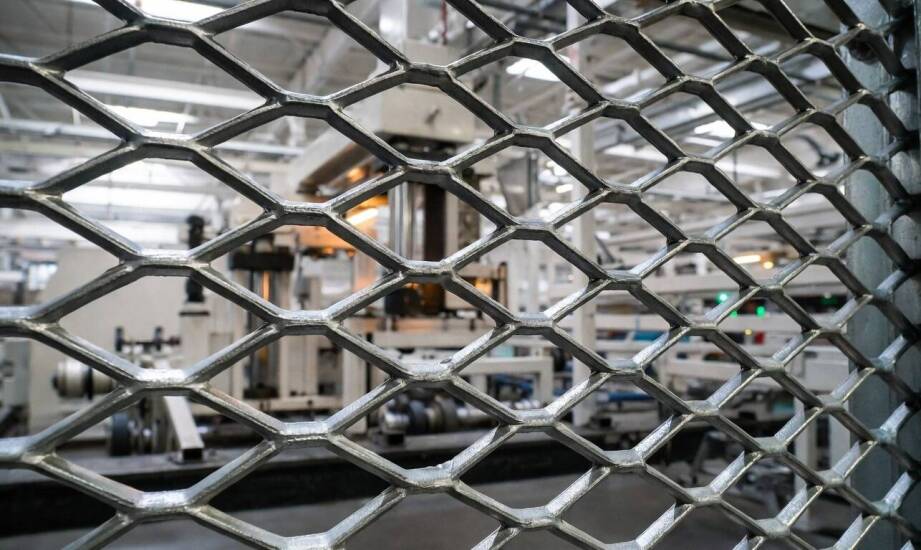

Jak panele z siatki cięto-ciągnionej łączą przepływ powietrza z ochroną maszyn w zakładach

Zakłady przemysłowe regularnie mierzą się z problemem odpowiedniego zabezpieczenia linii produkcyjnych. Osłony maszyn muszą chronić urządzenia przed uszkodzeniami mechanicznymi oraz zabezpieczać personel przed kontaktem z ruchomymi elementami. Tradycyjne pełne przegrody często blokują wentylację i utrudniają bieżący monitoring wizualny pracy układów napędowych. Rozwiązaniem tego wyzwania stają się moduły przestrzenne, które łączą wysoką wytrzymałość mechaniczną z ażurową strukturą. Dzięki specyficznej budowie materiał ten przepuszcza powietrze, światło oraz sygnały dźwiękowe maszyn. Pracownicy utrzymania ruchu mogą łatwo kontrolować stan techniczny urządzeń bez konieczności demontażu barier ochronnych.

Konstrukcja siatki i kluczowe parametry techniczne

Siatka cięto-ciągniona powstaje w wyniku jednoczesnego nacinania i rozciągania arkusza blachy. Proces ten tworzy jednolitą strukturę bez generowania odpadów materiałowych, co bezpośrednio wpływa na optymalizację kosztów produkcji. Zgodnie z normą DIN 791 geometrię każdego oczka opisują cztery kluczowe parametry. Wymiary te określają dłuższą oraz krótszą przekątną oczka, szerokość mostka, a także początkową grubość surowca. Precyzyjne zdefiniowanie tych wartości pozwala na dokładne wyliczenie masy końcowej i nośności gotowego elementu.

Znaczenie wymiarów oczka i mostka

Zmiana proporcji między tymi wartościami bezpośrednio przekłada się na właściwości fizyczne instalacji. Większa szerokość mostka oraz grubość zastosowanej blachy zwiększają całkowitą sztywność i nośność panelu. Z kolei powiększenie samych oczek znacząco podnosi procentowy prześwit. Przykładowo wymiary oczka 30 na 17 milimetrów przy mostku rzędu 2,5 milimetra oraz grubości surowca 1,5 milimetra pozwalają uzyskać prześwit na poziomie około 71 procent. Taka konfiguracja utrzymuje wagę arkusza w granicach kilku kilogramów. Typowe ciężary modułów przemysłowych wahają się od 2,4 do 3,95 kilograma na metr kwadratowy.

Podatność materiału na formowanie i montaż

Grubość wyjściowej blachy oraz sam kierunek jej rozciągania determinują sposób późniejszej obróbki warsztatowej. Cieńszy materiał znacznie łatwiej poddaje się procesom gięcia oraz spawania. Ułatwia to dopasowanie osłon do nieregularnych kształtów korpusów maszyn czy nietypowych ram nośnych. Kierunek nacinania surowca silnie wpływa na sztywność wzdłużną oraz ostateczny wygląd instalacji. Montaż kilku sąsiadujących arkuszy wymaga bezwzględnego zachowania tego samego układu oczek. W firmie AMIRMETAL Marcin Bodek na co dzień zajmujemy się obróbką metali i obserwujemy rosnące zapotrzebowanie na precyzyjne dopasowanie takich modułów. Nasz krakowski zakład wykorzystuje nowoczesny park maszynowy do kształtowania wyrobów oraz docinania ich do ścisłych wymogów konkretnej linii technologicznej.

Wykorzystanie paneli w przestrzeni produkcyjnej

Odpowiednio zamontowane panele z siatki cięto-ciągnionej stanowią podstawę współczesnych systemów bezpieczeństwa w zakładach obróbczych. Chronią one ruchome mechanizmy przed przypadkowym kontaktem z personelem lub wpadnięciem obcych przedmiotów. Instalacje te pojawiają się regularnie jako obudowy agregatów, przegrody wydzielające strefy w hali oraz zewnętrzne elementy kratek wentylacyjnych.

Swobodny przepływ powietrza i chłodzenie maszyn

Właściwa cyrkulacja chłodzącego powietrza zapobiega przegrzewaniu się intensywnie pracujących napędów. W obszarze zarządzania przepływem gazów blachy perforowane wykazują zbliżone właściwości przepuszczalności światła i powietrza co wariant cięto-ciągniony. Architektura przestrzenna charakteryzuje się jednak wyższą wytrzymałością konstrukcyjną przy mniejszej masie własnej na jednostkę powierzchni. Lżejsza zabudowa techniczna ułatwia prace serwisowe i zmniejsza stałe obciążenie ram wsporczych budynku. Półprodukty tego typu świetnie sprawdzają się również w roli sztywnych wkładów do przemysłowych systemów filtracyjnych. Zatrzymują one większe zanieczyszczenia, chroniąc delikatniejsze warstwy włókninowe przed szybkim rozerwaniem.

Dobór surowca do warunków środowiskowych

Trwałość przegrody zależy wprost od metalu użytego do jej wytłoczenia. Zwykła stal węglowa doskonale zdaje egzamin w suchych i stabilnych temperaturowo halach produkcyjnych. Wilgotne oraz agresywne chemicznie strefy robocze wymagają zastosowania wysokogatunkowej stali nierdzewnej. Taki surowiec gwarantuje pełną odporność na ogniska korozji bez konieczności nakładania dodatkowych powłok. Podstawowe arkusze można też poddać procesom ocynkowania ogniowego lub lakierowania proszkowego. Zabiegi te zabezpieczają stal przed rdzewieniem i pozwalają na bezproblemowe dopasowanie koloru barier do ogólnego systemu oznakowania BHP w obiekcie. Jaskrawe barwy ostrzegają operatorów o zbliżaniu się do stref podwyższonego ryzyka.

Skuteczna ochrona i stabilna wentylacja zakładu

Dobór odpowiedniej osłony maszynowej wymaga precyzyjnej analizy obciążeń mechanicznych oraz stałego zapotrzebowania na cyrkulację powietrza. Zrozumienie parametrów takich jak wielkość oczka, grubość mostka czy waga samego arkusza ułatwia stworzenie w pełni bezpiecznej przestrzeni roboczej. Właściwie skonfigurowane moduły stalowe skutecznie zabezpieczają układy napędowe bez blokowania widoczności i dławienia wydajnych systemów chłodzących. Dopasowanie gatunku materiału do lokalnego mikroklimatu produkcyjnego eliminuje ponadto powracające problemy z przedwczesną korozją. Przemyślana instalacja elementów ażurowych pozwala zoptymalizować bieżące koszty utrzymania ruchu przy jednoczesnym zachowaniu rygorystycznych norm bezpieczeństwa pracy.
